AC-DC電源模塊20~50W

電源類型：端子式電源模塊
規格型號：ZXA50G-220S24

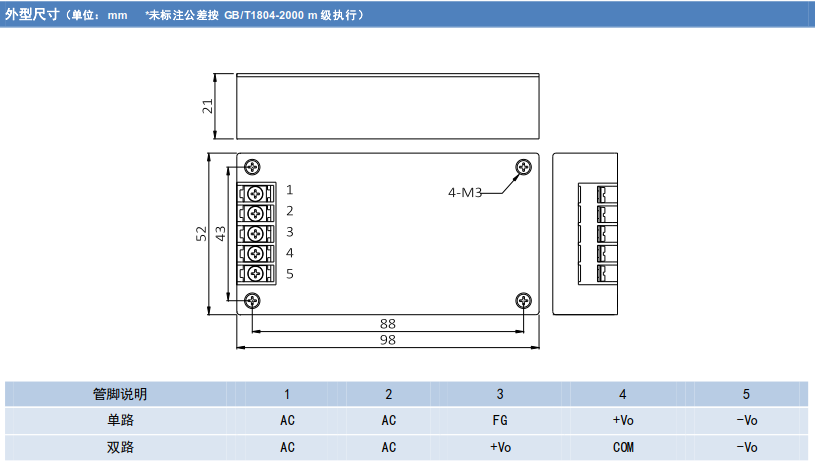

電源尺寸：98mmx52mmx21mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：20~50W

產品詳細
端子式電源模塊
產品特點
   ■寬輸入電壓范圍，單雙路輸出
   ■典型轉換效率82%
   ■內置輸入濾波器
   ■尺寸:98*52*21（mm）

典型應用
   ■數字電路、軍工兵器
   ■工業控制、交通運輸
   ■電力裝置、無線通訊
   ■測量系統、艦船系統、科研實驗等

輸入特性 條件 最小 典型 最大 單位 備注
輸入電壓范圍 標稱220V 165 220 265 Vac
寬輸入范圍 85 220 265
輸入頻率   47 50 440 Hz

輸出特性 條件 最小 典型 最大 單位 備注
輸出電壓精度 Vo1   ±0.5% ±1.0% Vonom
Vo2   ±2.0% ±3.0%
源效應 滿載，輸入低端～高端 Vo1   ±0.2% ±0.5% Vonom 滿載
Vo2   ±1.0% ±2.0%
負載效應 標稱輸入電壓，20%～100%標稱負載　 Vo1   ±0.5% ±1.0% Vonom
Vo2   ±3.0% ±5.0%
負載瞬態響應 25%負載階躍  過沖幅度     ±4.0% Vonom
過沖恢復時間     200 μS
啟動時間 輸入低端～高端     10 Ms
輸出紋波與噪聲 20MHz BW,滿載 ，標稱輸入電壓 Vo≤5V     75 mV 同軸電纜測試法
峰峰值
Vo≥24V     200
其它     120
輸出短路保護 截止型，自恢復
溫度系數 滿載，標稱輸入電壓     ±0.02% /℃



一般特性 條件 最小 典型 最大 單位 備注
隔離電壓 輸入、輸出之間 1000   2500 Vac
輸入與殼之間 1000   2500
輸出與殼之間 500   500
隔離電阻 輸入、輸出及外殼之間   100   MΩ
MTBF MIL-HDBK-217(25℃)     600000 h
工作殼溫 自由空氣對流,不降額　 工業級 -25   85 ℃
滿載

軍品級 -40   95 ℃
航天級 -55   105 ℃
工作環境溫度 自由空氣對流,不降額 工業級 -25   55 ℃
滿載

軍品級 -40   70 ℃
航天級 -55   85 ℃
存儲溫度 　 工業級 -40   105 ℃
軍品級 -50   125 ℃
航天級 -55   125 ℃
管腳焊接溫度 每個管腳焊接時間小于10S   300   ℃

產品型號 輸入電壓范圍(Vac) 輸入電壓范圍(Vdc) 標稱輸出電壓(Vdc) 標稱輸出電流(A) 輸出功率（W） 效率(%)
ZXA20G-220S3.3 165～265
85～265		 200～375
120～375		 3.3 6.06 20 75
ZXA20G-220S05 5 4.00 20 78
ZXA20G-220S09 9 2.22 20 80
ZXA20G-220S12 12 1.67 20 82
ZXA20G-220S15 15 1.33 20 82
ZXA20G-220S18 18 1.11 20 85
ZXA50G-220S3.3 3.3 15.15 50 75
ZXA50G-220S05 5 10.00 50 78
ZXA50G-220S09 9 5.56 50 80
ZXA50G-220S18 18 2.78 50 85
ZXA50G-220S24 24 2.08 50 78
ZXA50G-220S28 28 1.79 50 80
ZXA50G-220S48 48 1.04 50 82
ZXA20G-220D3.3 ±3.3 ±3.03 20 75
ZXA20G-220D05 ±5 ±2 20 78
ZXA20G-220D15 ±15 ±0.67 20 82
ZXA20G-220D28 ±28 ±0.36 20 80
ZXA20G-220D48 ±48 ±0.21 20 82
ZXA50G-220D3.3 ±3.3 ±7.58 50 75
ZXA50G-220D05 ±5 ±5 50 78
ZXA50G-220D09 ±9 ±2.78 50 80
ZXA50G-220D24 ±24 ±1.04 50 78
ZXA50G-220D28 ±28 ±0.89 50 80
ZXA50G-220D48 ±48 ±0.52 50 82
(僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司。)
